Chanfrar e arredondar arestas de madeira

Chanfrar arestas de madeira
Neste exemplo de aplicação é explicado, passo-a-passo, como chanfrar ou arredondar com precisão arestas de madeira e materiais de madeira. A OFK 500 é ideal para trabalhar arestas de materiais de madeira, uma vez que trabalha com especial precisão em raios pequenos e na fresagem de nivelamento. Uma bancada multifuncional pode ser útil para fixar a peça a trabalhar em segurança.

    Descrição

    A chanfragem de arestas de madeira é fácil com a fresadora para arestas OFK 500 manejável e de aplicação universal. Esta fresadora para arestas foi concebida especialmente para pequenos raios, chanfros e trabalhos de fresagem de nivelamento. A especificidade da ferramenta é o sistema de fresagem: todas as ferramentas para a fresadora para arestas têm o mesmo diâmetro. Deste modo, foi possível reduzir a abertura da bancada da fresadora ao mínimo evitando o tombamento da fresadora na problemática área de canto.

    Ferramentas/Acessórios

    Neste exemplo de aplicação, são recomendados os seguintes acessórios e ferramentas:

    Preparar/Ajustar

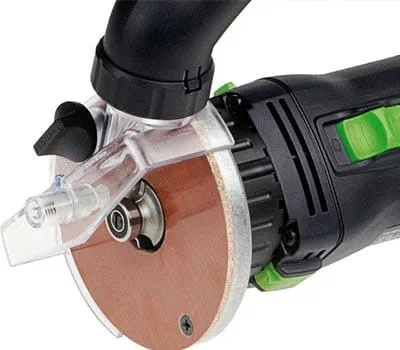

    • Introduza a fresa desejada na OFK 500. Em seguida, a cobertura de aspiração em vidro acrílico é fixada com o parafuso de aperto.

      Importante: A peça de plástico com mola serve de travão dos rolamentos de esferas e deve estar assente sobre o anel copiador. Ajuste a profundidade de fresagem necessária, girando o anel preto por cima da mesa de fresar. Por fim, conecte o aspirador móvel à fresadora para arestas.

      +
      fresadora: Utilizar a fresa pretendida

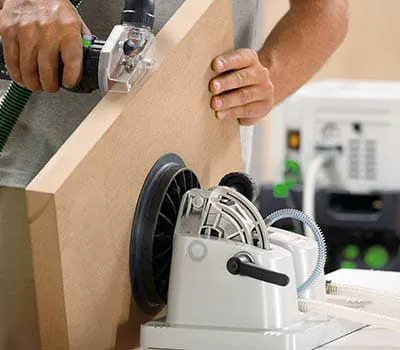

    • Fixe a peça para a chanfragem de arestas de madeira numa base fixa, p. ex., a bancada multifuncional MFT. Fixe a peça a trabalho de modo a que possa trabalhar as arestas sem dificuldade. O sistema de fixação a vácuo VAC SYS da Festool, por exemplo, é adequado para este efeito. Este pode ser fixado na MFT através de uma placa de adaptação; para chanfrar arestas de madeira, a peça a trabalhar pode também ser girada e confortavelmente colocada na posição pretendida através de um mecanismo de rotação.

      +
      fresadora: Fixar peça a trabalhar para chanfrar

    Modo de procedimento

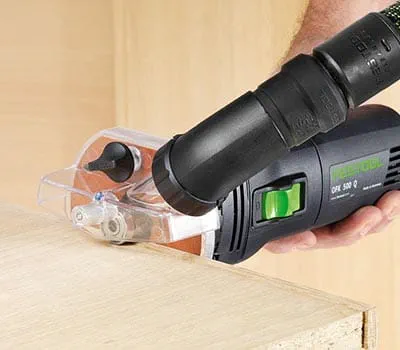

    • Para chanfrar arestas, ligue a fresadora para arestas perto da peça a trabalhar. Encoste então a ferramenta à aresta e frese o perfil desejado em sentido contrário. Para evitar pontos de atrito, percorra todo a aresta até ao fim da peça a trabalhar e volte a desligar a ferramenta depois de fresar a aresta.

      +
      Fresadora: Frese o perfil desejado em sentido contrário

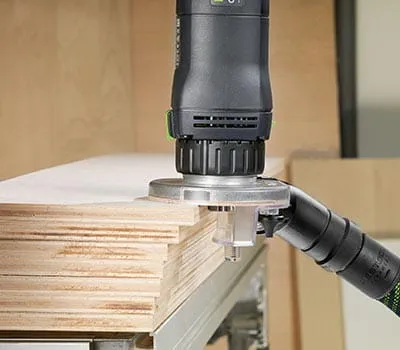

    • Para o arredondamento de arestas de madeira, a ferramenta pode ser aplicada na horizontal ou vertical em relação à peça a trabalhar. Ao chanfrar arestas de madeira, deve garantir-se que a ferramenta está sempre apoiada de forma segura, para se obter um resultado de fresagem constante.

      +
      Fresadora: Para o arredondamento de arestas de madeira, a ferramenta pode ser aplicada na horizontal ou vertical em relação à peça a trabalhar
