Cortar painel de isolamento térmico entre caibros com a serra para materiais isolantes ISC 240

Soluções para detalhes em passagens de tubos
caibros-com-barras
Passagem de tubos na área dos caibros
No exemplo de aplicação seguinte, são abordados detalhes no corte de painéis de isolamento térmico entre caibros. Neste caso, é sobretudo descrito o corte na área de passagens de tubos. Pretende-se mostrar como estes detalhes podem ser concretizados, de forma fácil e rápida, com uma serra para materiais isolantes da Festool.

    Descrição

    Na montagem do painel de isolamento térmico entre caibros, é importante assegurar que o material isolante preenche todos os espaços vazios. O recorte preciso é, portanto, de grande importância. A integração de materiais isolantes com falhas pode resultar em danos construtivos devido à formação de água de condensação e ao surgimento de bolor. Em passagens de tubos ou em outros componentes no espaço entre as madeiras (interstício), o painel de isolamento térmico entre caibros deve ser adaptado correspondentemente. A ISC permite cortar este tipo de detalhes de forma rápida e simples no painel de isolamento térmico entre caibros.

    Ferramentas/Acessórios

    Preparar/Ajustar

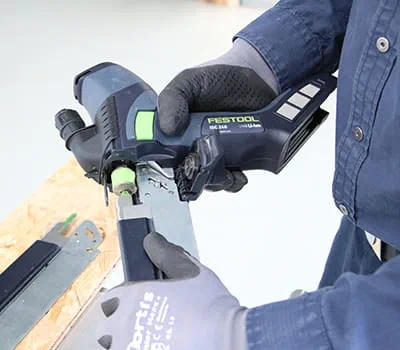

    • Substituir unidade de corte

      Para os cortes oblíquos, pode ser necessário utilizar a unidade de corte mais comprida. Se necessário, substitua a unidade de acordo com as indicações nas instruções de utilização.

      +
      Serra Substituir unidade de corte

    Modo de procedimento

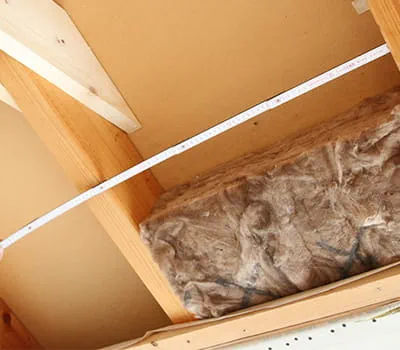

    • Medir a largura do espaço entre madeiras

      Medir a largura do espaço entre as madeiras e somar um valor para adicional para uma fixação segura (aqui 1cm).

      +
      Medir a largura do espaço entre madeiras

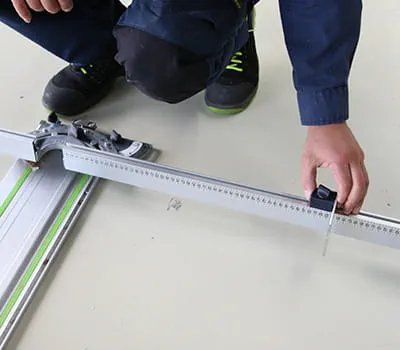

    • Ajustar largura no batente angular

      A medida pretendida pode ser lida na escala e fixada correspondentemente.

      +
      Ajustar largura no batente angular

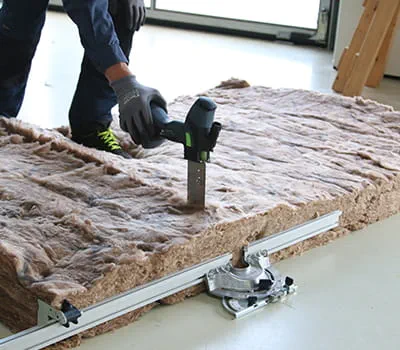

    • Cortar material isolante à medida

      Encostar o painel de isolamento térmico entre caibros ao posicionador e cortar o material isolante com a ISC com auxílio do patim do trilho-guia.

      +
      Cortar material isolante à medida

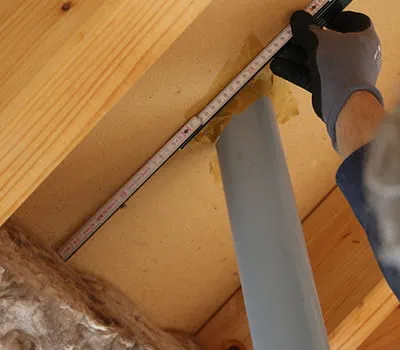

    • Medir a medida restante até ao centro do tubo

      +
      Medir medida restante para o meio do tubo.

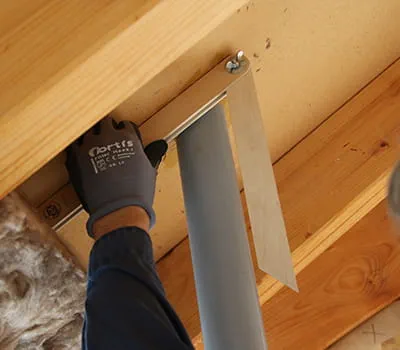

    • Retirar suta

      +
      Retirar suta.

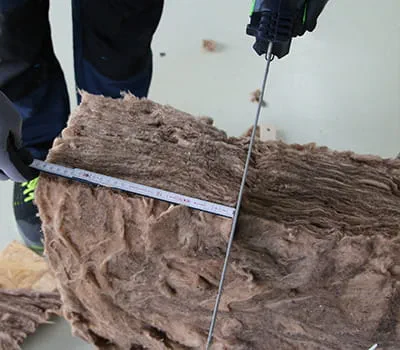

    • Encostar a fita métrica com a medida e cortar painel de isolamento térmico entre caibros

      Neste caso, o corte é efetuado diretamente no painel de isolamento térmico entre caibros para transferir a medida (até ao meio do tubo). Opcionalmente, em vez do corte pode optar-se por fazer marcações com uma caneta (marcador permanente).

      +
      Encostar a fita métrica com a medida e cortar painel de isolamento térmico entre caibros

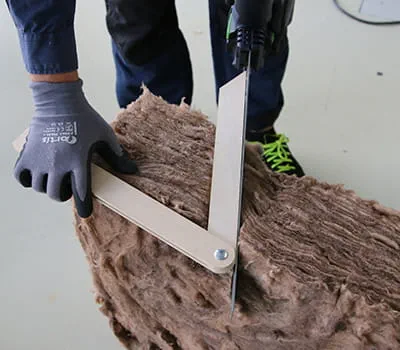

    • Posicionar para o corte oblíquo

      Posicionar a suta no corte ou na marcação feita anteriormente e proceder ao recorte.

      +
      Posicionar para o corte oblíquo

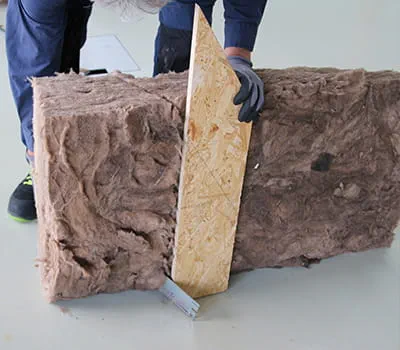

    • Efetuar o corte oblíquo

      Agora pode ser utilizada uma tábua como guia para fazer um corte no painel de isolamento térmico entre os caibros.

      +
      Efetuar corte oblíquo

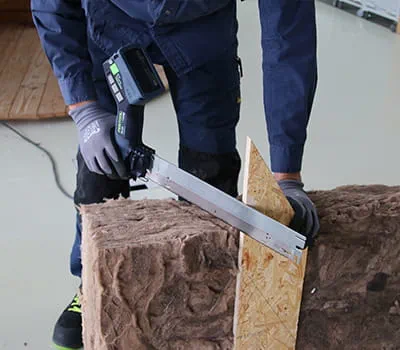

    • Efetuar o corte oblíquo

      Também é possível fazer um corte oblíquo preciso sem suporte de guia.

      +
      Efetuar corte oblíquo

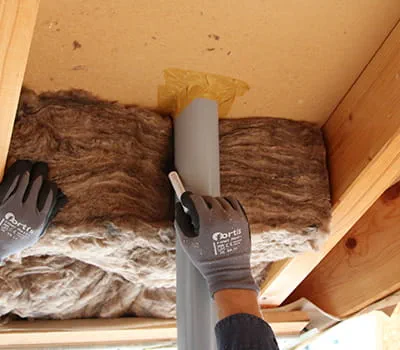

    • Desenhar posição do tubo

      Colocar material isolante e marcar posição do tubo com uma caneta.

      +
      Desenhar posição do tubo

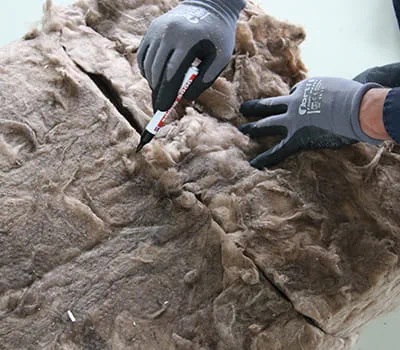

    • Transferir marcações para ambas as metades do material isolante

      Encostar as duas partes e transferir as marcações.

      +
      Transferir marcações para ambas as metades do material isolante

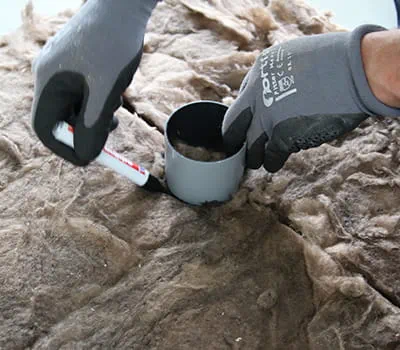

    • Desenhar círculo

      +
      Desenhar círculo

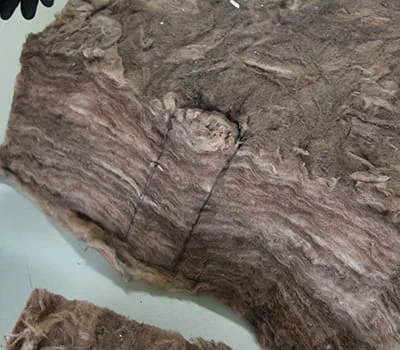

    • Marcação pronta

      Material isolante marcado

      +
      Marcação pronta

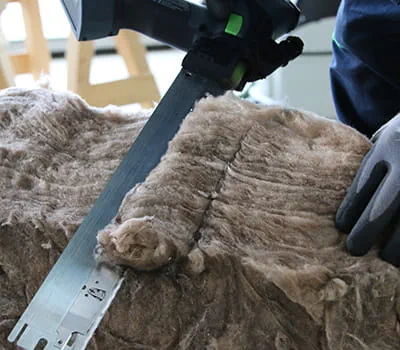

    • Cortar painel de isolamento térmico entre caibros

      Recortar o material isolante à mão livre no local correspondente e repetir na contra-peça.

      +
      Cortar painel de isolamento térmico entre caibros

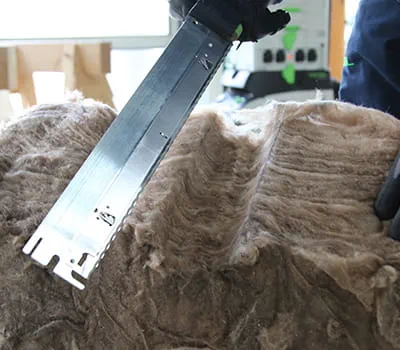

    • Material isolante recortado

      +
      Material isolante recortado

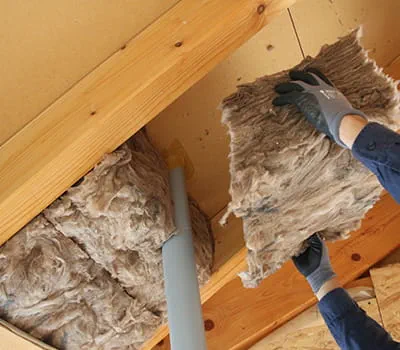

    • Colocar material isolante

      +
      Colocar material isolante

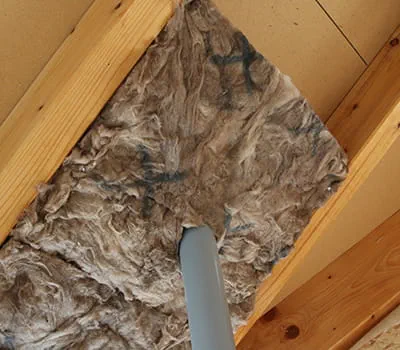

    • Resultado final

      Após o corte do painel de isolamento térmico entre caibros, idealmente, a passagem dos tubos tem este aspeto.

      +
      Resultado final
