Imprimir exemplo de aplicação

Escatelar madeira com a serra circular manual e a bancada multifuncional MFT/3

escatelar madeira
No escatelamento de madeira é criado um entalhe, no qual pode ser inserido uma outra peça escatelada – daqui resulta uma união fixa. Neste exemplo de aplicação é descrito como criar escatelamentos e unir peças de madeira.

    Descrição

    Sobretudo na obra, é frequentemente necessário efetuar trabalhos de ajuste. É necessário escatelar ou rebaixar frisos, ripas, madeiras para estruturas ou parecido para, por exemplo, esconder cabos ou tubos.

    Com a TS 55 REBQ Plus e a MFT /3 da Festool é possível escatelar madeira de forma segura e rápida.

    Ferramentas/Acessórios

    Neste exemplo de aplicação, são recomendados os seguintes acessórios e ferramentas:

    Ferramentas alternativas

    Em alternativa, são recomendados os seguintes acessórios e ferramentas:

    Preparar/Ajustar

    • O trilho-guia é ajustado à espessura da peça a trabalhar. Para que o trilho não dobre durante a serração de frisos estreitos, é apoiado com restos de madeira ou peças a trabalhar da mesma espessura.

      +

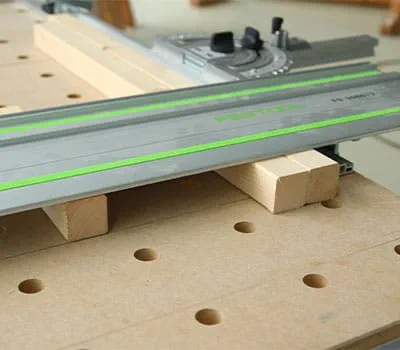

      serra: Ajustar o trilho-guia à espessura da peça a trabalhar

    • Tal como nas serras circulares de bancada, também na bancada multifuncional se pode trabalhar com batentes. Para este efeito, existe o posicionador (incluído no âmbito de fornecimento).

      Para a fixação pode utilizar os elementos de fixação MFT-SP, os sargentos FSZ 120, assim como os grampos de alavanca FS-HZ 160.

      +

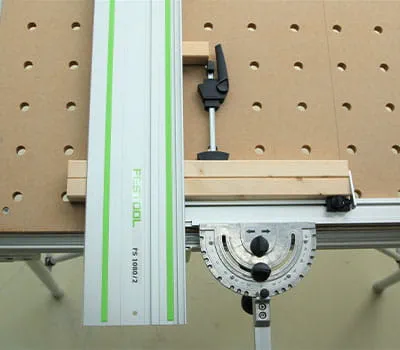

      serra: Na bancada multifuncional pode-se trabalhar com batentes

    Modo de procedimento

      • Ajustar o comprimento no posicionador com base nas marcas aplicadas na peça a trabalhar.
      • A aresta do para-farpas no trilho-guia é ajustada em relação à linha de corte. Para este efeito, é necessário ajustar primeiro a serra circular manual, sem folga, no trilho-guia e fazer pequenos cortes no para-farpas.
      • Ajustar a profundidade de corte na serra circular manual e conectar o aspirador.

      +

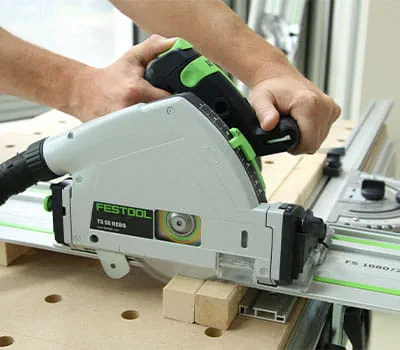

      Serras Ajustar o comprimento do posicionador

    • Através do deslocamento da peça a trabalhar na extensão da largura do disco de serra é possível efetuar o escatelamento:

      • Ligar a serra circular manual e serrar a peça de madeira.
      • Deslocar a peça a trabalhar na extensão da espessura do disco de serra e serrar novamente a peça a trabalhar. Repetir este procedimento até o escatelamento estar pronto.

      Durante a serração certifique-se de que o trilho-guia está sempre apoiado em toda a peça de madeira. Por isso, no processo de escatelamento a peça a trabalhar é sempre deslocada para a direita.

      +
      serras- O deslocamento da peça a trabalhar permite o escatelamento
