União em cauda de andorinha
Descrição
A união em cauda de andorinha é uma solução eficaz na construção em madeira para ligar vigas secundárias a vigas principais. Neste exemplo de aplicação, mostramos como executar uma união entre as vigas do telhado e a viga de cumeeira, utilizando a fresadora OF 2200 e um gabarito de fresagem da LIGNATOOL.
Máquinas/Acessórios
Preparação/Ajuste
-
Marcar as vigas
-

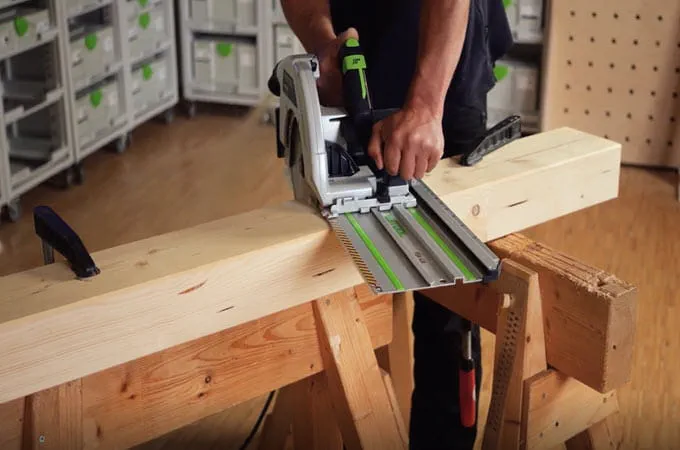

Corte das vigas
As vigas são cortadas à medida com o trilho-guia.
-

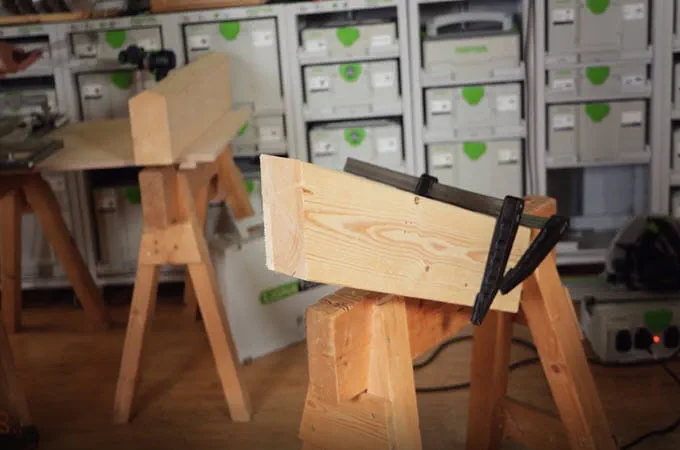

Fixar as vigas
As vigas são fixadas com grampos de parafuso para evitar que se desloquem.
-
Ajustar o gabarito de fresagem para o pino

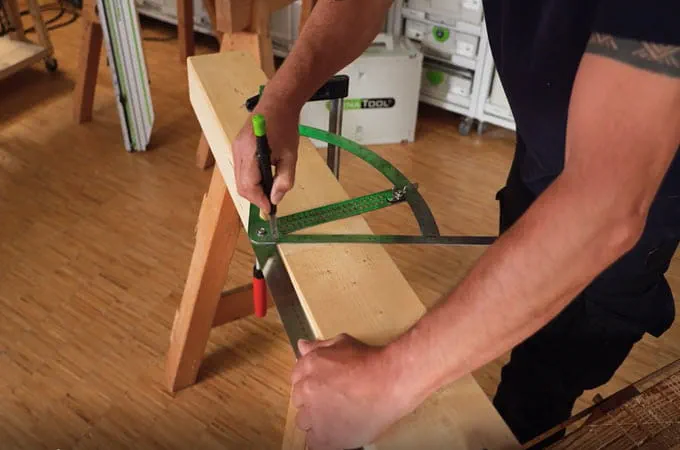

No gabarito, as pernas de apoio têm de ser ajustadas de acordo com a inclinação do telhado e o comprimento do pino. Por isso, em primeiro lugar, o ângulo é medido e determinado diretamente na viga.
-

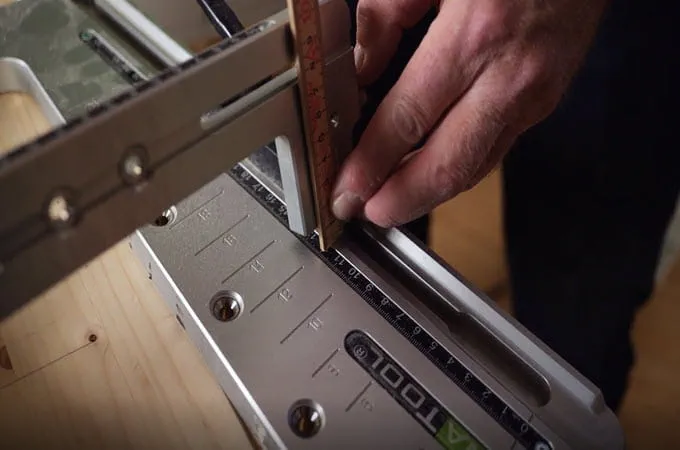

Ajustar o comprimento do pino no gabarito

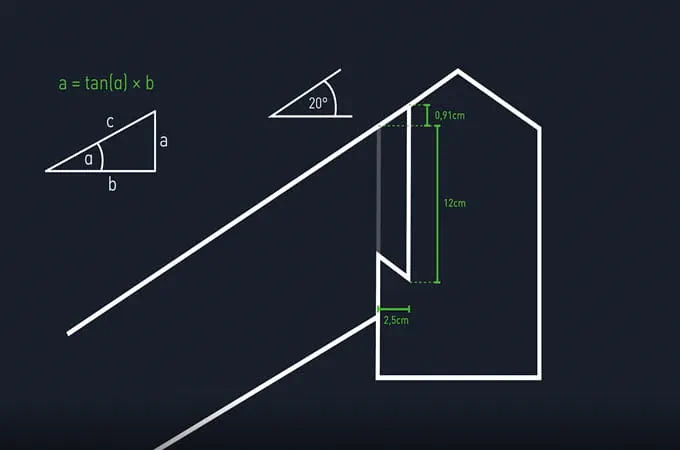

No nosso exemplo, o comprimento do pino era de 12 cm, acrescido de uma medida diferencial de 9,1 mm. A medida diferencial é calculada com a função tangente. Depende do comprimento do pino e da inclinação do telhado.
-

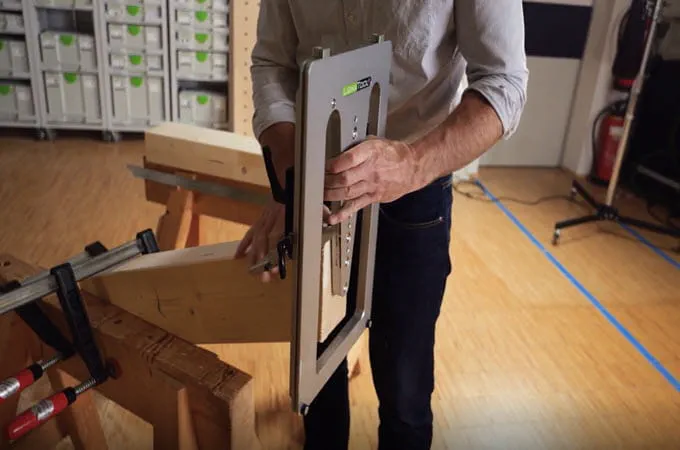

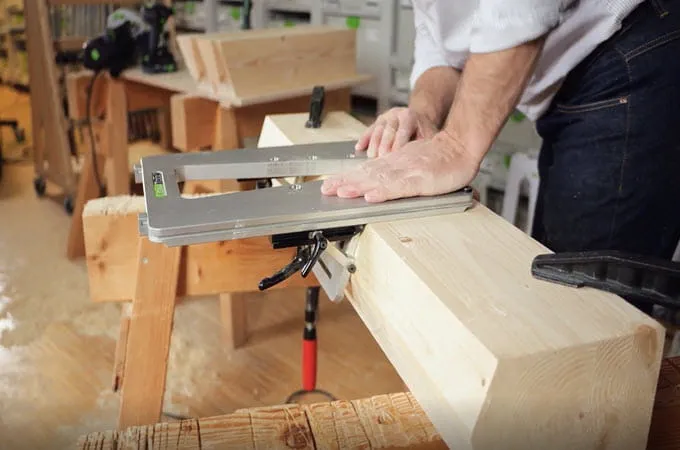

Montar o gabarito de encaixe nas vigas

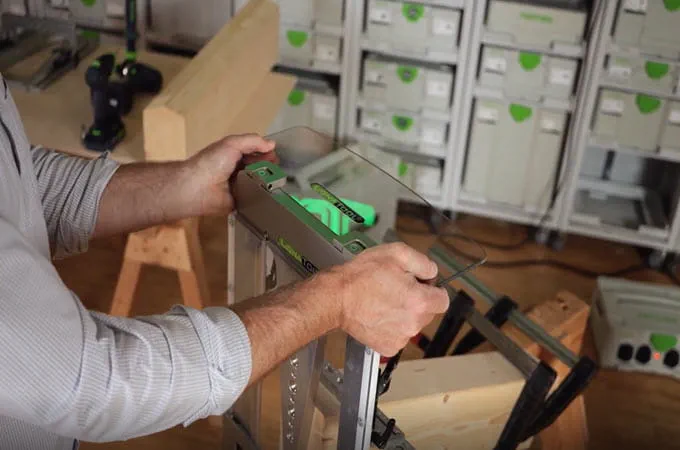

O gabarito pode agora ser montado nas vigas. O gabarito é fixado à peça de trabalho por meio de parafusos. Além disso, são montados os trilhos-guia e as capotas de proteção contra lascas.
-

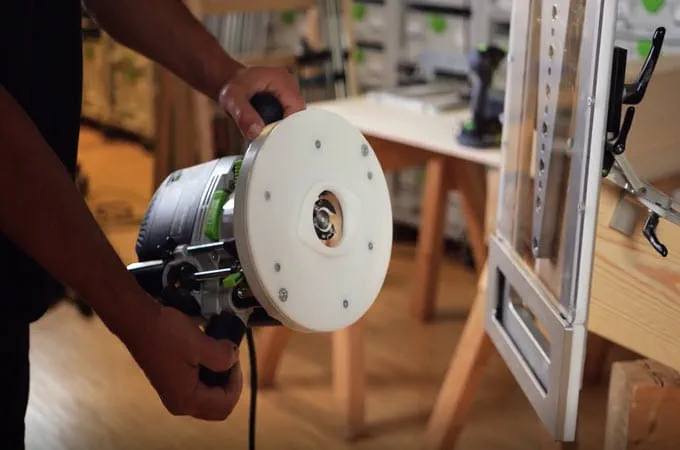

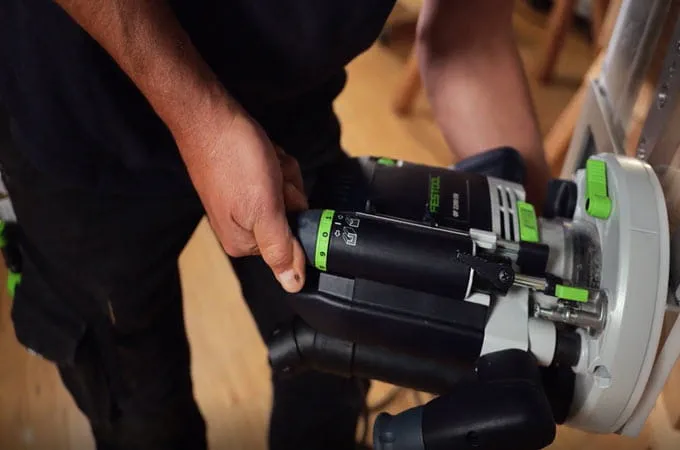

Equipar a fresadora com uma placa de guia e uma fresa
A fresadora OF 2200 é fornecida com a placa de base e a fresa.
-
Ajustar a profundidade de fresagem
A fresadora é acoplada ao gabarito e, em seguida, ajusta-se a profundidade de fresagem. No nosso exemplo, a profundidade de fresagem é ajustada para 25 mm. A regulação de precisão, que permite ajustar com uma precisão de décimos de milímetro, é particularmente prática.
Procedimento
-

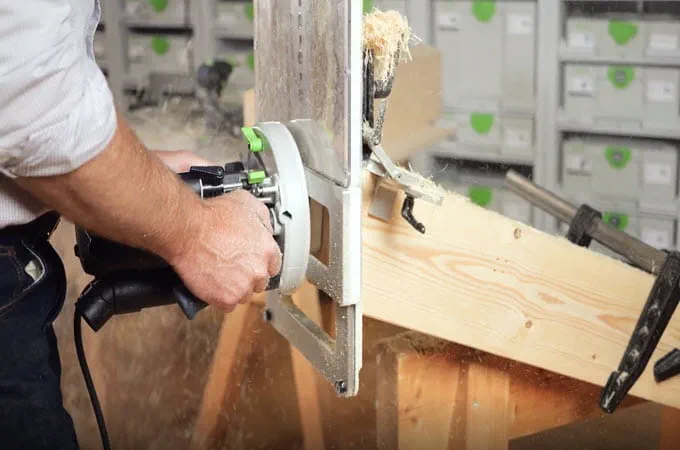

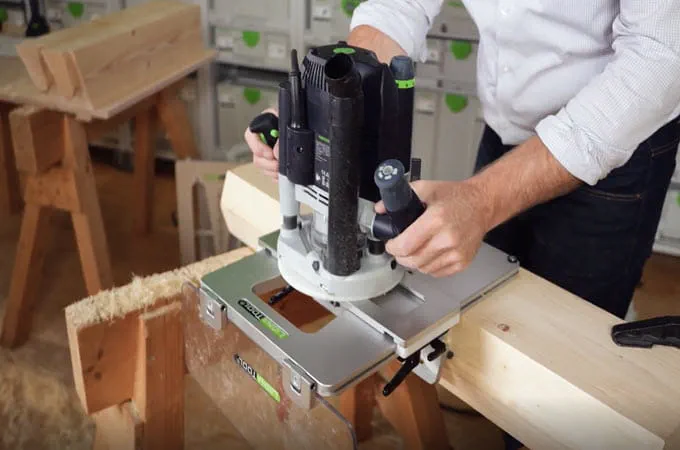

Efetuar a passagem de fresagem (pino)
Agora pode-se proceder à primeira fresagem. Recomenda-se sempre realizar uma fresagem de teste em ambos os elementos e, em seguida, verificar a precisão do encaixe.
-

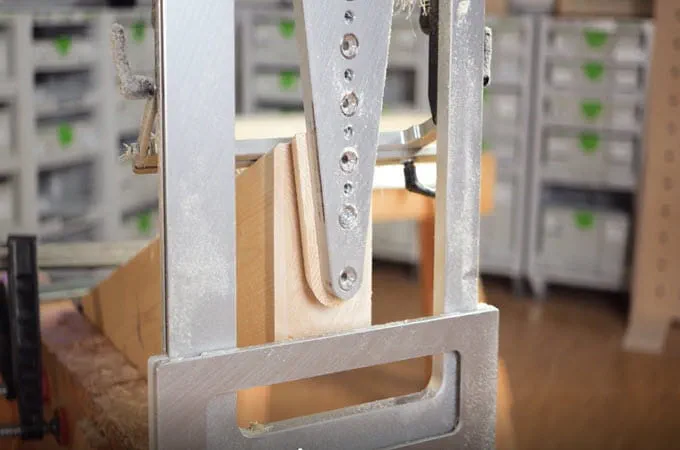

Fresagem concluída do pino
A fresagem é realizada, em primeiro lugar, na zona periférica, para evitar que se formem fendas, e, em seguida, é fresada a zona interior.
-
Ajustar o gabarito do orifício do pino
O gabarito é ajustado de acordo com a inclinação do telhado, colocando-se os batentes no rebaixo e fixando-os adequadamente.
-
Ajustar o comprimento do pino
Depois de ajustar a inclinação do telhado (neste caso, 20°), é possível ajustar o comprimento do pino (neste caso, 12 cm).
-
Fixar o gabarito na viga transversal

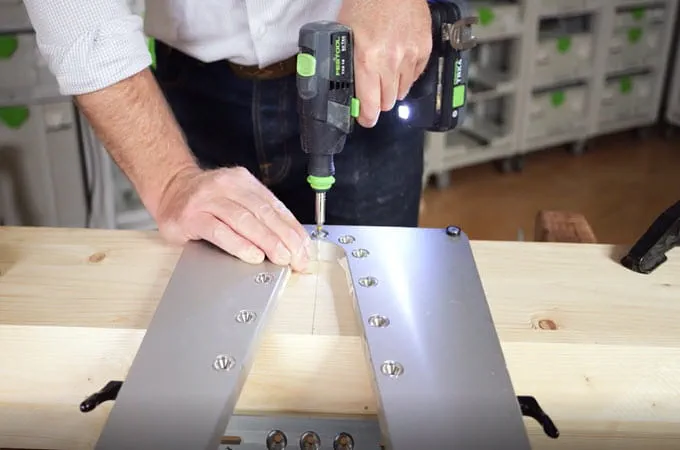

O gabarito é encostado à marcação do eixo e fixado com um parafuso de segurança.
-
Efetuar a passagem de fresagem (orifício para espiga)
Depois de montados o trilho-guia e o captador de aparas, a fresadora pode ser montada no carro. Em seguida, procede-se à fresagem. A profundidade de fresagem é mantida.
-

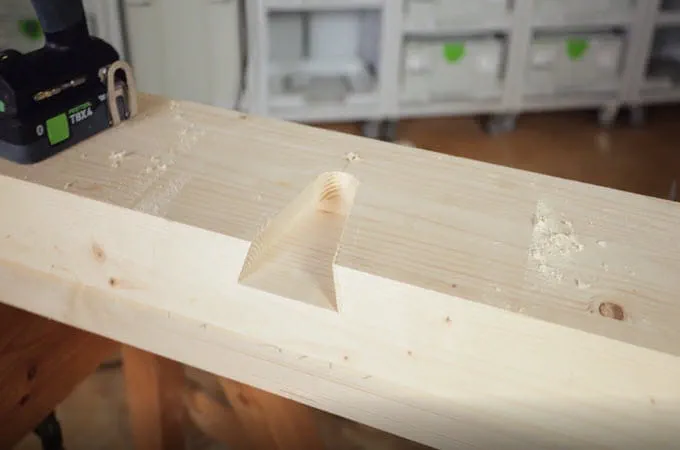

Fresagem concluída do orifício do pino
A fresagem é realizada no sentido horário. Para evitar que a madeira se parta, deve-se fresar brevemente na zona da direita e, em seguida, mudar para o lado «certo». Também neste caso se aplica o seguinte: é aconselhável fazer primeiro uma fresagem de teste.
-

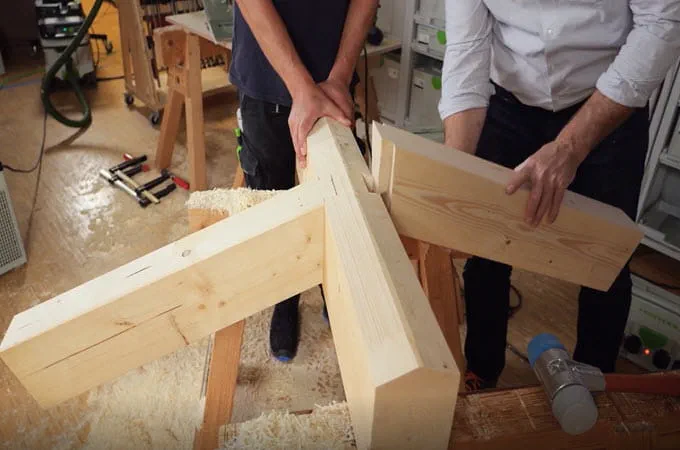

Montagem das vigas na viga de cumeeira
Após ter sido efetuada uma fresagem de teste no encaixe e no orifício de encaixe, podem ser realizadas todas as fresagens e, em seguida, proceder-se à montagem. A viga é simplesmente encaixada no orifício de encaixe através da união em cauda de andorinha e ajustada com um martelo de borracha pesado.
-
Assegure que a ligação não se solte

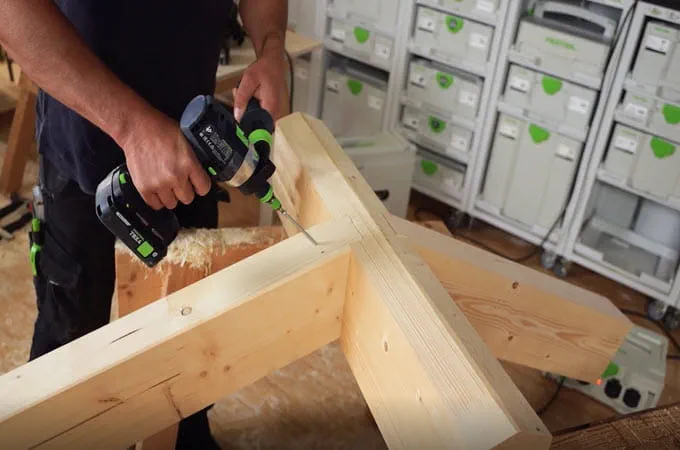

Com um parafuso de fixação aparafusado em ângulo, as vigas são fixadas para evitar que se soltem e a união fica concluída.
-

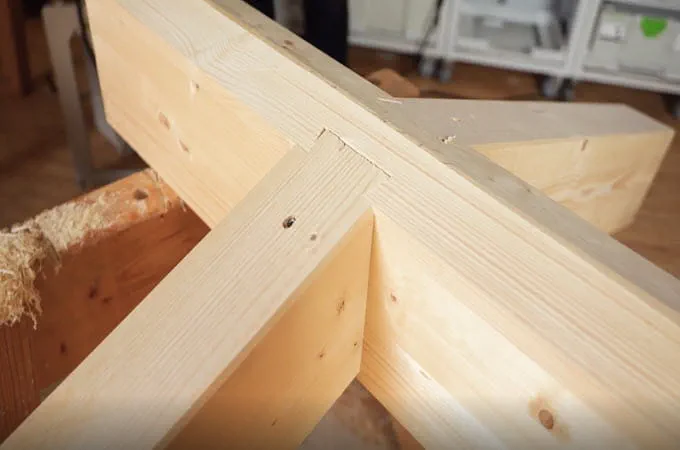

União concluída
A união em cauda de andorinha, uma vez concluída, é uma ligação muito resistente que permite uma montagem rápida. Além disso, funciona praticamente sem ligações metálicas. E o melhor de tudo: tem ainda um aspeto muito elegante.
