Ranhurar/escatelar com a KAPEX

Ranhurar/escatelar com a KAPEX KS 120
Em trabalhos de acabamento de interior, é muitas vezes necessário escatelar ou abrir ranhuras em braços de estruturas, ripas de telhado, frisos rodapé ou idêntico para, p. ex., ocultar cabos elétricos ou tubos de aquecimento. Neste exemplo de aplicação, é descrito o escatelamento ou a abertura de ranhuras num braço de estrutura com a serra de chanfros KAPEX KS 120.

    Preparar/Ajustar

    • Primeiros passos

      Antes do escatelamento da madeira esquadriada ou dos frisos, é necessário executar os seguintes passos:

      +
      Ajustar regulação do número de rotações

    Modo de procedimento

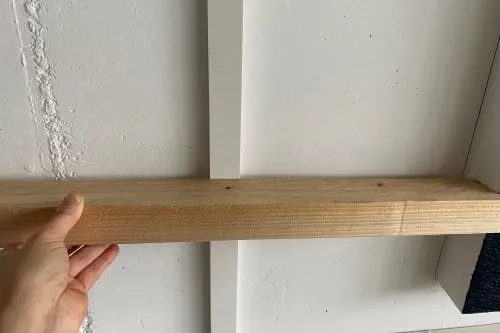

    • Marcação da posição da ranhura

      +
      Marcação da posição da ranhura

    • Medição da profundidade da ranhura

      +
      Medição da profundidade da ranhura

    • Marcação da área a escatelar

      +
      Marcação da área a escatelar

    • Pousar a peça a trabalhar na bancada da KAPEX

      Indicação: Para pode escatelar toda a área do braço de estrutura, é necessário que este seja apoiado com uma peça de madeira (p. ex., com um braço de estrutura de 6x6 cm).

      +
      Pousar a peça a trabalhar na bancada da KAPEX

    • Ajuste da limitação da profundidade do chanfro 1/4

      A limitação da profundidade do chanfro de ajuste progressivo permite ajustar a área de ação vertical da unidade de serrar. Desta forma, é possível ranhurar ou alisar a peça a trabalhar.
      - Colocar a ferramenta na posição de trabalho
      - Girar a alavanca da limitação da profundidade do chanfro para baixo até encaixar.

      +
      Ajuste da limitação da profundidade do chanfro

    • Ajuste da limitação da profundidade do chanfro 2/4

      • Ajustar a profundidade da ranhura pretendida por rotação da alavanca.

      +
      Ajuste da limitação da profundidade do chanfro

    • Ajuste da limitação da profundidade do chanfro 3/4

      +
      Ajuste da limitação da profundidade do chanfro

    • Ajuste da limitação da profundidade do chanfro 4/4

      Indicação: Efetuar o corte de teste num peça de sobra para, eventualmente, adaptar a profundidade pretendida da ranhura por meio de rotação do ajuste da profundidade do chanfro.

      +
      Ajuste da limitação da profundidade do chanfro:

    • Abertura da fixação para o dispositivo de tração

      +
      Abertura da fixação para o dispositivo de tração

    • Ligar laser

      Ligar o laser na KAPEX KS 120 e posicionar a peça a trabalhar pela marcação.

      +
      Ligar laser

    • Ligar a KAPEX e efetuar corte 1/2

      Deslocamento da peça a trabalhar na medida de uma largura de corte e efetuar outro corte.

      +
      Ligar a KAPEX e efetuar corte

    • Ligar a KAPEX e efetuar corte 2/2

      Este procedimento é repetido até a área assinalada estar completamente escatelada

      +
      Ligar a KAPEX e efetuar corte

    • Depois de concluídos os trabalhos pode aplicar-se o braço de estrutura escatelado

      +
      Depois de concluídos os trabalhos pode aplicar-se o braço de estrutura escatelado
