Colocar cabos por trás dos rodapés / escatelar rodapés com a KAPEX
Descrição
Em trabalhos de acabamento de interior, é muitas vezes necessário escatelar ou abrir ranhuras em braços de estruturas, ripas de telhado, frisos rodapé ou idêntico para, p. ex., embutir cabos elétricos ou tubos de aquecimento. Neste exemplo de aplicação, é descrito o escatelamento ou a abertura de ranhuras num rodapé com a serra de chanfros KAPEX KS 120.
Lista de materiais:
- Pedaço de madeira sacrificial com 6cm de largura
Preparar/Ajustar
-
Primeiros passos
Antes do escatelamento de frisos ou da madeira esquadriada é necessário executar os seguintes passos:
-
Marcação da área a escatelar
Segure a ripa contra a parede e coloque o cabo, tal como neste caso, do modo como deverá ser posicionado. Trace a zona da ranhura.
-
Posicionar na serra
Colocar o friso a trabalhar sobre a bancada da KAPEX.
-
Ajuste da limitação da profundidade do chanfro
A limitação da profundidade do chanfro de ajuste progressivo permite ajustar a área de ação vertical da unidade de serrar. Desta forma, é possível ranhurar ou alisar a peça a trabalhar de forma mais simples.
Girar a alavanca da limitação da profundidade do chanfro para baixo até encaixar e conduzir a unidade de serrar para baixo, tal como ao recortar. Nessa ocasião, a ferramenta permanece desligada.
-
Ajustar a profundidade a escatelar 1/2
Agora, rodando a alavanca para a direita ou para a esquerda, é possível ajustar a respetiva profundidade da ranhura para a peça a trabalhar. A unidade de serrar é pressionada para baixo durante todo o processo.
-
Ajustar a profundidade a escatelar 2/2
Para poder trabalhar com exatidão, pode traçar a profundidade exata num friso de teste ou na zona final do friso e rodar a alavanca até estar ajustada a profundidade pretendida.
Modo de procedimento
-
Ligar o laser de linha dupla
O laser de linha dupla ajuda-o a definir com exatidão a zona de corte.
-
Escatelamento da ranhura
Coloque o friso em posição e utilize o laser para apontar para o seu marcador. Abra a fixação para o dispositivo de tração, de modo a obter a largura de corte total. Comece num dos lados do marcador. Em seguida, ligue a KAPEX e realize o corte. Em seguida, desloque a peça a trabalhar na medida de uma largura de corte e efetue outro corte. Este procedimento é repetido até a área assinalada estar completamente escatelada.
-
Escatelamento terminado
-
Aplicação do friso

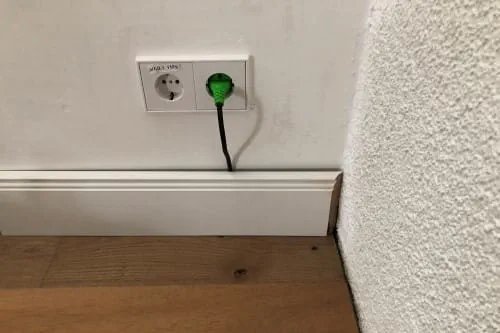

Agora encoste o friso contra a parede, aplique o cabo de forma limpa no escatelamento e puxe-o por trás do friso até ao local pretendido, fazendo aparecer o cabo de novo num outro local, utilizando o mesmo procedimento. Desta forma, os cabos que não são necessários ficam ocultos e não estorvam.
-
