Fresar arestas de madeira enviesadas em tampos de bancada e balcão
Descrição

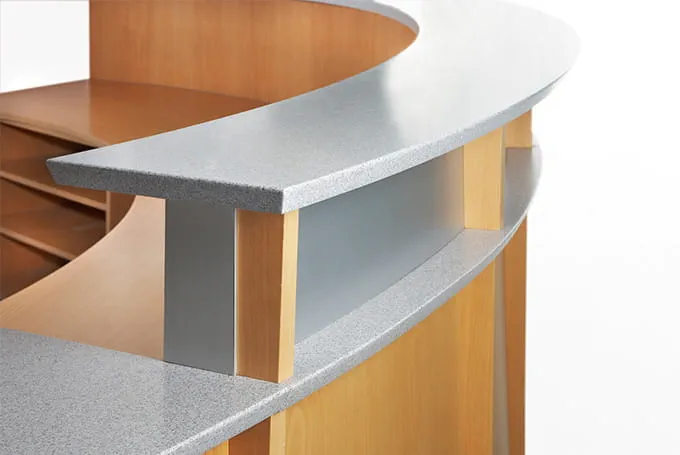

A indústria define frequentemente padrões de design e funcionalidade que depois aplica aos seus trabalhos. O que as fresas CNC conseguem com facilidade é moroso e caro quando feito manualmente. Tentamos manter-nos a par deste tipo de tendências e pô-las em prática, de modo simples e rápido, com máquinas e ferramentas standard. É agora possível criar balcões modernos, tampos de bancada e, no geral, todo o tipo de arestas de madeira com visuais sofisticados, sem grande esforço.
Este exemplo de aplicação descreve a criação de perfis numa aresta de placa em madeira, com um raio de 6 mm em cima e com transição para um chanfro de 30° sem escalonamento. Para trabalhar arestas de madeira, estão disponíveis fresas para arestas com rolamento de esferas e fresas de chanfrar / arredondar especiais com rolamento de esferas cónico em diferentes variantes. As fresadoras são utilizadas sucessivamente para fresar o perfil ilustrado nas arestas de madeira. No exemplo de aplicação é utilizada a fresa de chanfrar / arredondar com raio de 6 mm e um ângulo de chanfro de 15° para fresar arestas de madeira mas também de material de composição mineral. Graças à condução pontual (rolamento de esferas), as fresas com rolamento de esferas permitem diferentes contornos de placas: retos, arqueados ou angulares. É recomendada uma fresagem de teste numa peça de sobra para ajustar a fresa. Utilizadores experientes da fresadora vertical podem saltar este passo antes da fresagem de arestas de madeira. Para a fresagem de ângulos é utilizada uma fresa de chanfrar de 15° com rolamento-guia.
Ferramentas/Acessórios
Ferramentas alternativas
Modo de procedimento
-
Preparação da primeira fresagem (A)
- Primeiro, é preciso determinar que lado da placa é o lado visualmente mais bonito, sendo este marcado.
- Ajuste a bancada multifunções de modo a que possa fixar bem a placa de madeira. Se a placa for demasiado grande para a bancada multifunções, tem de optar por outro tipo de fixação, p. ex., cavaletes como suporte. Essencial é que a placa seja fixada em segurança.
- Primeiro, vire a parte inferior da placa para cima, uma vez que primeiro é fresada a chanfradura na placa.
-
Preparação da primeira fresagem (B)
- Primeiro, fixe a fresa de chanfrar na sua fresadora vertical. Certifique-se de que a fresa é inserida até à marca de fixação mínima no fuste da fresa e fixada.
- Agora, ajuste a profundidade de fresagem, pousando primeiro a fresadora vertical, utilizada para a fresagem de arestas, sobre a placa e depois baixe a fresa até o rolamento-guia de esferas encostar no bordo inferior da placa. Depois, a fresadora vertical é fixada ao botão giratório.
- Em seguida, o batente de profundidade é deslocado para baixo e assim fixada a profundidade de fresagem.
- Fixe o captador de aparas incluído no âmbito de fornecimento da fresadora vertical. Este oferece resultados de aspiração perfeitos.
-
Realização da primeira fresagem (A)
- Pouse a fresadora vertical na peça a trabalhar, baixe a fresadora até ao batente e fixe o botão de fixação da fresadora.
- Certifique-se de que ao ligar a fresadora, a fresa não toca na peça a trabalhar. Após ligar, aproxime-se lentamente da peça a trabalhar e percorra a peça a trabalhar em sentido oposto.
-
Realização da primeira fresagem (B)
Nas placas angulares comece por trabalhar o lado frontal (transversal à fibra da madeira) e depois os lados longos da madeira para remover eventuais farpas nos lados longos da madeira.
-
Preparação para a segunda fresagem
- Agora, vire a placa de madeira de modo a que o lado visível fique virado para cima.
- Fixar novamente a placa como já na primeira fresagem.
- Agora, fixar a fresa de arredondar correspondente no mandril da fresadora vertical
- Ajuste a profundidade da fresa de modo a que a aresta superior da lâmina encoste no tampo de bancada.
- Isto é mais fácil de conseguir, pousando uma pequeno pedaço de madeira ou uma régua na mesa de fresar.
- Pousar a fresadora sobre a cabeça e pressionar a mesa de fresar para baixo até a saída do raio da fresa encostar à régua que pousou em cima da mesa de fresar.
-
Realização da segunda fresagem (A)
Na segunda fresagem, proceda tal como na descrição da 1.ª fresagem.
Por fim, as arestas de madeira fresadas são ligeiramente lixadas.
-
Realização da segunda fresagem (B)
Aparência perfeita mesmo em formas livres, fácil de criar e sem necessidade de grandes retoques.
-
Realização da segunda fresagem (C)
Conselho: Se o canto chanfrado de ambos os lados for imediatamente arredondado com uma lixa, este arredondamento é copiado no segundo passo "Fresar raio".
-
Realização da segunda fresagem (D)
Desta forma, é possível criar cantos perfeitos na fresagem de arestas de madeira.
-
