Fresar com superfície de apoio da tupia aumentado
Para ter uma superfície de apoio maior para a fresagem, é necessário um alargamento. Neste exemplo de aplicação descrevemos como pode utilizar uma tupia com uma base roldana mais larga e, assim, trabalhar com maior comodidade e segurança. Para além disso, são dados conselhos úteis para a segurança durante a fresagem.
Descrição
No acabamento de interiores temos muitas vezes que realizar perfis e trabalhos na área das arestas. As placas base standard das tupias verticais constituem uma superfície de apoio insuficiente para este efeito. Neste exemplo de aplicação é descrita uma solução perfeita por meio de alargamento do apoio na fresadora vertical. A utilização de apenas alguns acessórios permite realizar trabalhos com uma tupia vertical que de outra forma só seriam executáveis com uma fresadora de bancada. O resultado da fresagem é de elevada qualidade graças ao alojamento preciso do veio de acionamento e ao consequente funcionamento das ferramentas de fresagem com poucas vibrações. Por isto, são necessários apenas uns quantos retoques manuais! Também o ambiente de trabalho é mantido limpo graças a uma ótima aspiração!
Ferramentas/Acessórios
Neste exemplo de aplicação, são recomendados os seguintes acessórios e ferramentas:
Preparar/Ajustar
-
Em função do tamanho, colocar a peça sobre cavaletes de apoio, uma bancada multifuncional MFT ou no sistema de fixação a vácuo VAC SYS.
Utilizar um aspirador móvel da série CTM para a recolha de aparas e pó.
Conectar o tubo flexível de 36 mm à tupia vertical e ajustar o controlo volumétrico do fluxo no aspirador ao diâmetro utilizado.
-
Por motivos de segurança, antes da instalação na tupia vertical, verificar a existência de danos na fresa e prestar atenção à profundidade de fixação mínima. (ver seta). Pré-selecionar o número de rotações da fresadora em função do diâmetro de fresagem e do material na roda de ajuste eletrónica.
Modo de procedimento
-
Rodar o ajuste de precisão até à posição exata: com o apoio de uma ripa aplainada sobre a placa base, é possível ajustar rapidamente a saída da fresa.
-
Soltar o bloqueio da placa base com a alavanca verde e retirar a placa base standard.
-
Colocar o captador de aparas, incluído no âmbito de fornecimento da tupia, na placa base e posicionar através das quatro saliências pequenas.
-
Colocar e bloquear a placa de apoio aumentada. Tal como é visível na imagem, a superfície de apoio da tupia está claramente aumentada, evitando-se o tombamento sobretudo nos cantos.
-
Conselho:

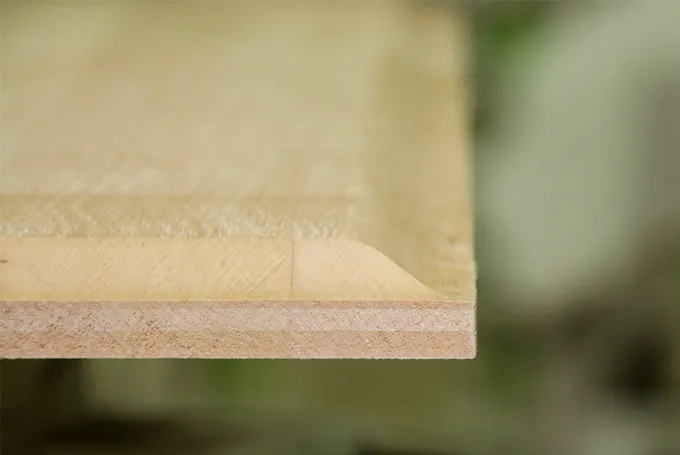

em caso de perfil circundante, começar sempre com uma fresagem transversal à textura, para evitar a rutura do material no fim da última aresta.
-
